Como escolher a DI correcta para Guitarra acústica, baixo e teclados?
Poucos artistas ou técnicos se preocupam em escolher correctamente uma Caixa de Injecção Directa ( DI ) Na realidade, a maioria simplesmente liga o seu instrumento a um destes aparelhos e assumem que o som aparecerá magicamente no sistema de PA ou de gravação sem nenhum problema. Não se dão conta é que dentro destas “caixas magicas” se encontram transformadores de isolamento passivos ou amplificadores activos que são os motores que fazem todo esse trabalho.
Uma DI é em essência, um dispositivo que permite que um instrumento como um baixo ou um PC portátil, se ligue a um PA ou a um sistema de gravação. Estas fontes de alta impedância e desbalanceadas estão limitadas a um cabo de até 8 metros antes que o ruído se instale. No caso de fontes passivas como um velho Fender Jazz Bass, a carga de cabo de 100 metros pode afectar seriamente a tonalidade do instrumento. As caixas de injecção directa utilizam-se para balancear o sinal conferindo-lhe imunidade face aos campos magnéticos e baixar a impedância para permitir grandes comprimentos de cabo ( mais de 100 metros )sem perdas.
DIs PASSIVAS:
Existem dois tipos de DIs: as passivas e as Activas. O motor de uma passiva é o transformador especialmente desenhado, que realiza tanto o balanceamento como a conversão de impedância . As DI como os seus equivalentes de microfones dinâmicos, não necessitam de energia e como um microfone dinâmico, uma DI passiva de alta qualidade, como uma Radial JDI™, pode ser batida fortemente e continuar a ter um grande som. Pensa num SM 57 numa tarola.

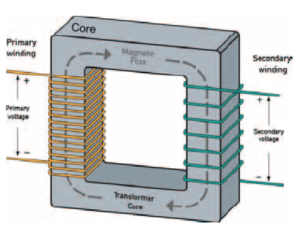

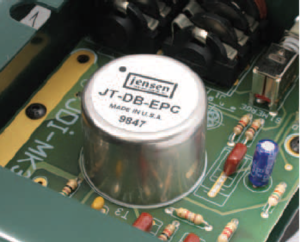

Um transformador é na sua essência, uma ponte magnética com uma entrada ( bobina primaria) e uma saída ( bobina secundaria) Uma serie de laminas compõem o núcleo. Os transformadores de alta gama, como os Jensen, empregam laminas de níquel e técnicas proprietárias de enrolamento para reduzir a distorção e o retardamento de grupo. Quand

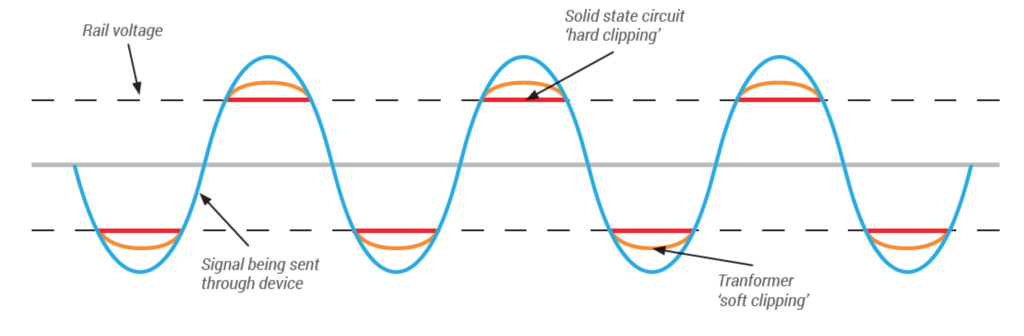

o puxados além dos seus limites ( tensão do rail) os circuitos de estado solido passam de 0% a 100% de distorção, por outro lado os transformadores saturam gradualmente.
Com um transformador de alta qualidade, este manifesta-se em forma de distorção de ordem par ou compressão natural que é comummente caracterizado como um som vintage. Existe uma boa razão
para isso, a maioria dos equipamentos de audio vintage utilizam transformadores nas suas entradas e saídas. Os transformadores de alta qualidade são caros e extremamente difíceis de fabricar . Esta é a razão pela qual a maioria dos fabricantes já não empregam transformadores nos seus equipamentos
Devido à capacida de de manejo do sinal e o tom mais quente das DIs Passivas, tendem a ser preferidas para fontes dinâmicas tais como baixos activos de alto rendimento ou pianos digitais. A força do sinal destes instrumentos, tendem sobrecarregar os circuitos das DIs Activas. Os transformadores permitem que a corrente alterna passe bloqueando a corrente continua. Um dos problemas mais desafiantes em audio é eliminar o Ruido de 50 ou 50 ciclos, comummente conhecido como loop de terra ou humm. Os loops de terra são causados por um cumulo de situações incluindo diferentes valores de referencias de terra entre os dispositivos ligados causando estragos e voltagens dispersas de corrente continua viajando ao longo caminho do sinal.
Como o transformador é na realidade uma ponte magnética, a entrada e
saída não estão unidas electricamente – a fonte de entrada e saída estão isoladas. Com uma DI passiva, quando se levanta a terra de audio os problemas de ruído tendem a desaparecer.
Uma vez que não têm alimentação, o sinal, “drive” vem da pastilha do instrumento ou do amplificador interno. Ainda que as DIs passivas de alta qualidade tenham uma impedância de entrada de cerca de 140.000 Ohm, a carga do transformador e o cabo do pick up afectam o timbre. Asim quando se utiliza uma fonte passiva como por exemplo um baixo Fender Precision, de baixa saída, frequentemente opta-se por uma DI Activ
DIs ACTIVAS
As caixas de injecção directa activas são na sua essência, amplificadores de ganho unitário que empregam um circuito eletrónico para realizar a conversão de impedância e o balanceamento do sinal. À semelhança de um microfone de condensador, as DI activas requerem alimentação, seja através de uma bateria, uma fonte de alimentação ou de alimentação Phantom +48V. As DI activas ganharam popularidade devido à disponibilidade universal da alimentação Phantom +48V e ao seu menor custo de produção em comparação com o uso de um transformador de alta gama.
Da mesma forma que um pre-amplificador de microfone ou um amplificador de potencia, o preço e a qualidade podem variar significativamente: Os circuitos de estado solido, estão limitados pela pista da placa ou a tensão de alimentação. Quando o sinal de entrada ultrapassa os limites de trabalho, o sinal o sinal recorta-se produzindo uma distorção própria de onda recortada “quadrada”
A alimentação phantom foi desenvolvida originalmente para alimentar as placas capacitivas de um microfone. A Voltagem relativamente alta (48v) com baixa corrente de ( 5 a 10 miliamperes) funciona bem para esta aplicação. Já para um amplificador como é uma DI activa, a corrente limitada faz com que seja difícil conseguir suficiente margem para manejar os instrumentos activos de hoje em dia.

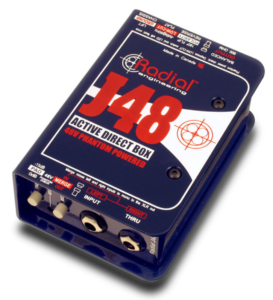

Recentes evoluções no design de DIs, como a Radial J48 e J48 Stereo, permitiram melhorias o headroom mediante a incorporação de fontes comutadas no sistema de alimentação. Isto elimina a necessidade de pre-atenuação do sinal à entrada para evitar distorção e aporta um nível de saída mais alto e com menos ruído.
Outro beneficio da J48 é a capacidade de levantar a terra sem desligar a alimentação Phantom. No passado. Levantar a terra significava desligar o Phantom power para passar a utilizar uma pilha de 9V. Como qualquer profissional diria, as baterias acabam sempre no pior momentos. O pior é que conforme a pilha se vai gastando, a distorção aumenta degradando o som. Ao levantar a terra na fonte de alimentação, podemos eliminar loops de terra sem recorrer a baterias.
Então qual a melhor?

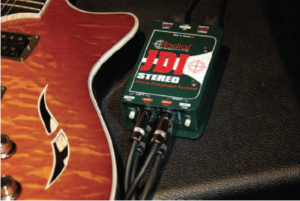

Esta mesma pergunta aplica-se aos microfones: Qual o melhor, um microfone dinâmico ou um de condensador? A resposta é: depende. Regra geral, as fontes de saída de alto nível tais como sintetizadores, pianos digitais, e baixos activos são mais indicados para DIs passivas. Uma DI passiva de alto rendimento como a JDI ™ Stereo não só maneja estes instrumentos de alto ganho , como quando se ataca com força, os transformadores Jensen suavizam a resposta transitória
Para sinais de baixo nível com baixos passivos, uma guitarra acústica com pickups magnéticos ou um piano Rhodes, uma caixa de injecção directa activa como a Radial J48 ™ será uma opção melhor. O circuito activo manejará facilmente os transitórios que podem alcançar 9 volts sem asfixia. Devido ao circuito activo e a uma maior impedância de entrada de 220.000 Ohm, a DI activa não descarregará o pick up, resultando num som mais solido.
Então, porque é que alguns artistas como Paul McCartney, Neil Young e Tommy Emmanuel, utilizam una Radial J48 en sus guitarras acústicas activas? Porque gostam o som!! O gosto pessoal tem sempre um papel importante nas nossas escolhas e com as DIs não é diferente .A JDI passiva e a J48 activa têm uma curva de resposta plana desde os 10Hz até aos 40kHz. Ambos são capazes de manejar tremendos níveis de sinal sem distorcer e são verdadeiramente fieis ao som do instrumento.
Se quiseres conhecer a melhor DI para o teu instrumento entra em contacto connosco.
